? 環(huán)氧樹(shù)脂是通用型熱固性樹(shù)脂，但普通的環(huán)氧樹(shù)脂耐候性差，易黃變易老化，戶(hù)外使用一段時(shí)間即出現(xiàn)表面失去光澤、出現(xiàn)龜裂、強(qiáng)度降低、性能下降等。以往解決環(huán)氧樹(shù)脂的耐候性，大多從環(huán)氧樹(shù)脂與固化劑著手，開(kāi)發(fā)耐候性更強(qiáng)的改性環(huán)氧樹(shù)脂、更耐黃變的改性脂環(huán)族固化劑等，但這些產(chǎn)品成本高，應(yīng)用范圍窄、不符合經(jīng)濟(jì)效益，如何通過(guò)光穩(wěn)定劑與抗氧劑提高環(huán)氧制品的耐黃變性能，擴(kuò)大應(yīng)用范圍，具有經(jīng)濟(jì)與實(shí)用價(jià)值。
? 在熱固性樹(shù)脂添加抗黃變助劑，它要求添加劑呈液體加入，如果使用固體加入，則要求它與環(huán)氧體系各組分能溶解且相容性良好，這會(huì)使得材料的穩(wěn)定性研究復(fù)雜化。
（一）環(huán)氧化合物的光降解

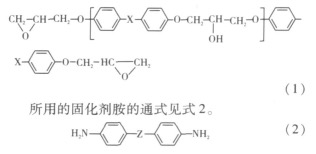

外國(guó)學(xué)者V. B elleger和 J. V erdu對(duì)通用的雙酚 A 型 環(huán)氧化合物和胺類(lèi)的固化產(chǎn)物的光氧化行為進(jìn)行了 研究。其環(huán)氧化合物的結(jié)構(gòu)如式 1所示。
式中X可為異丙基 (按其n的大小環(huán)氧化合物分為A和B)或次甲基 (環(huán)氧化合物C), Z為次甲基 (二氨基二苯甲烷, DDM ), 氧 (二氨基二苯醚, DDE ), 砜基 (二氨基二苯砜, DDS)。
將環(huán)氧化合物 A、 B、 C 與與固化劑 DDM、 DDE、DDS按化學(xué)計(jì)量配合澆鑄成膜, 在(31±1)°C下進(jìn)行輻照試驗(yàn), 試樣中羰基和酰胺基含量隨時(shí) 間的延長(zhǎng)而增加, 固化劑采用 DDS時(shí)樣品中羰基 和酰胺基的含量增加最慢, 這可能與 DDS分子中 硫原子的穩(wěn)定性較大有關(guān), 另外, 輻照后的膜色澤 變深。其原因可能有下列幾個(gè)方面:
1)環(huán)氧樹(shù)脂分子中的縮水甘油醚基被氧化, 氧化的產(chǎn)物經(jīng)光 - Fries重排生成鄰羥基二苯酮類(lèi) 生色化合物 (反應(yīng)見(jiàn)式 3)。

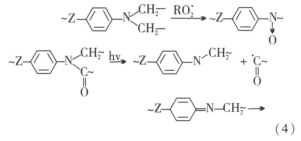

2）環(huán)氧樹(shù)脂份子中胺的部分被氧化成含有共軛體系的生色物（見(jiàn)式4）。
3）固化劑分子被氧化

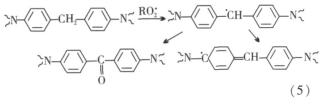

這種情況因固化劑分子結(jié)構(gòu)不同而異，使用DDM時(shí)比較嚴(yán)重，因其分子中的次甲基易被氧化為酮或其他含有共軛體系的生色物（見(jiàn)式5）。
Borg - Warner公司對(duì)以二氨基二苯甲烷四縮水甘油醚和以二氨基二本砜DDS為固化劑的環(huán)氧樹(shù)脂進(jìn)行紫外線和電子輻射，其化學(xué)結(jié)構(gòu)見(jiàn)式6。

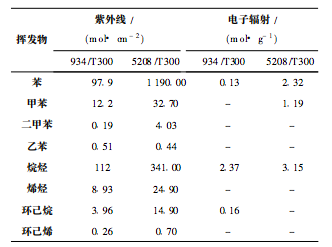

該環(huán)氧化合物有 4個(gè)環(huán)氧基, 反應(yīng)性高, 固化 后產(chǎn)物的交聯(lián)度高, 耐溫性高。 所用試樣為石墨纖維 ( Hercu les Inc. 公司產(chǎn) 品, 商品名 T300)增強(qiáng)的四層復(fù)合層壓材料, 比較用樹(shù)脂有 2種: F iberite 934 (純 MY720)和 Narm co 5208(除 MY720 外還含有少量的雙酚 A 型環(huán)氧 物 ), 2種層壓材料分別用 934 /T300(樹(shù)脂質(zhì)量分 數(shù)為 451% ) 和 5208 /T300 ( 樹(shù) 脂 質(zhì) 量 分 數(shù) 為 328% )表示。 該公司以 960ESH (相當(dāng)于日照 960 h) 的紫外 線強(qiáng)度和 10 7 Gy的電子輻射強(qiáng)度對(duì)試樣進(jìn)行試驗(yàn), 試樣釋放出的揮發(fā)物的情況如表 1所示。 表 1 石墨纖維增強(qiáng)環(huán)氧樹(shù)脂的紫外線和電子輻照實(shí)驗(yàn)結(jié)果
從表 1可見(jiàn), 5208 /T300增強(qiáng)材料在紫外線和 電子輻照后的分解產(chǎn)物量遠(yuǎn)遠(yuǎn)高于 934 /T300, 以 苯為例, 前者為 1 190, 后者僅為 979, 這是由于 5208樹(shù)脂中含有雙酚 A 型環(huán)氧物所致, 其分子中 的異丙基橋穩(wěn)定性較差易分解成苯類(lèi)化合物。
文章來(lái)源：《環(huán)氧樹(shù)脂降解與穩(wěn)定化研究進(jìn)展》
