雙酚A結構的環(huán)氧樹脂在形成固化物后，使用過程中受光熱作用易被氧化形成羰基而發(fā)黃，可添加適量抗氧化劑和紫外線吸收劑等抗黃變助劑，防止和延緩黃變。除了環(huán)氧膠里的助劑本身的色澤透明度會影響膠粘劑的透明度外，在使用過程中的色變也不可忽略，如在熱氧和紫外照射條件下易黃化，會降低環(huán)氧劑通透度。
本文對古德新材料的UV-1051、UV-1180、UV-1500三款抗黃變助劑進行環(huán)氧體系的黃變測試，分常溫室內放置、烤箱高溫、戶外日曬三個場景進行對比。
測試樣品：環(huán)氧樹脂128，苯甲醇，AGE，改性脂環(huán)胺，抗黃變助劑(UV-1051，UV-1180，UV-1500)
實驗一：抗黃變助劑添加量0.5%，常溫(16-33°C)室內放置3個月，觀察黃變程度。

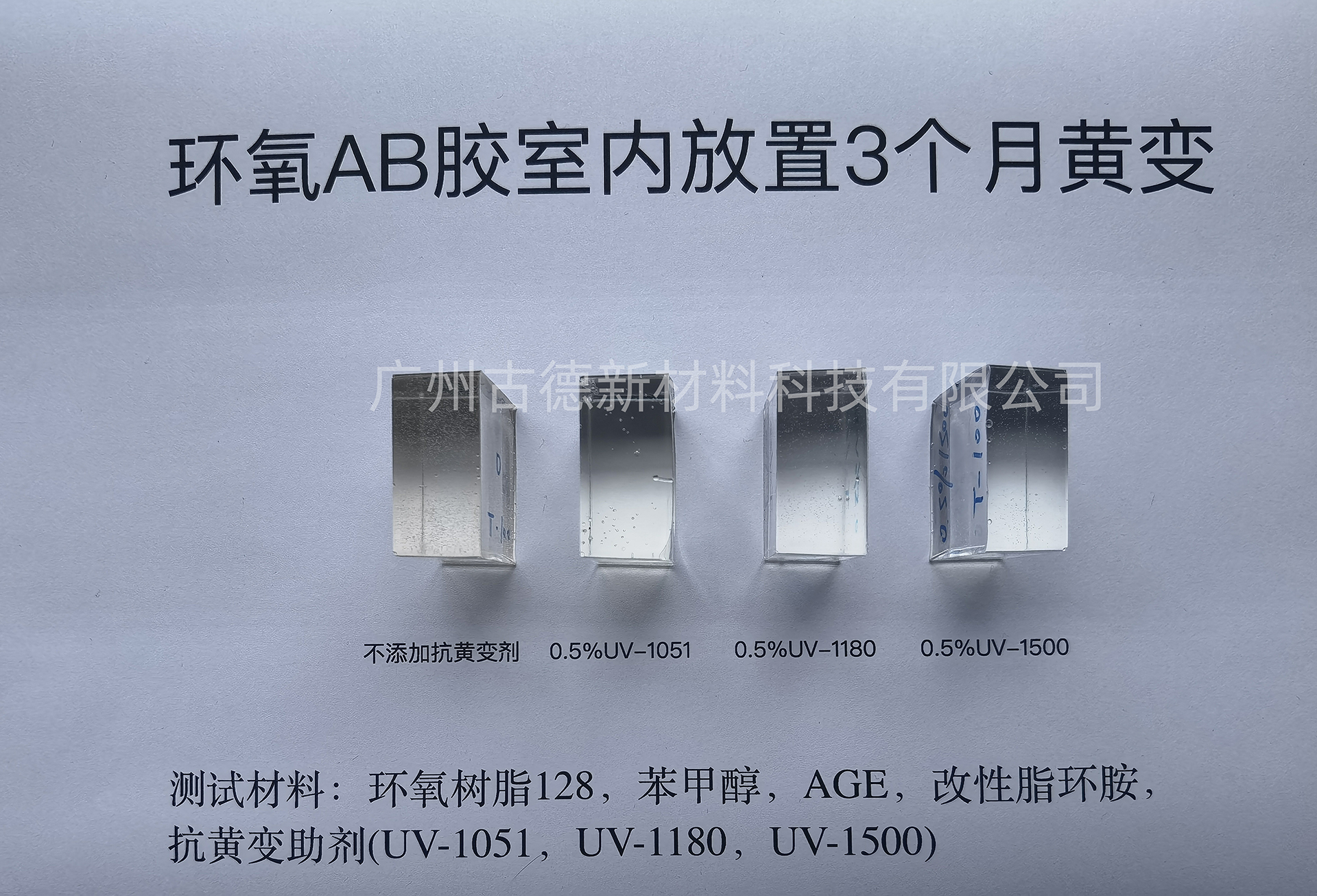

從上圖觀察，3個月室內放置，添加0.5%UV-1500的樣品為最通透，0.5%UV-1180次之，0.5%UV-1051比UV-1180略差一點點，但也非常接近，不添加的樣品黃變比較明顯。由于照片與肉眼觀察還是有一定差異性，下面用黃變系數(shù)表示黃變等級，如下表。
| 古德新材料抗黃變劑室內放置黃變實驗對比 | |||
| 實驗材料：環(huán)氧樹脂128+苯甲醇+AGE+改性脂環(huán)胺+抗黃變劑 實驗條件：實驗樣品常溫(16-33°C)室內放置3個月 | |||
| 序號 | 抗黃變劑型號 | 添加量 | 黃變等級 |
| 1 | 無 | 0.0% | 2 |
| 2 | UV-1051 | 0.5% | 1.3 |
| 3 | UV-1180 | 0.5% | 1.2 |
| 4 | UV-1500 | 0.5% | 1 |
| 黃變等級： 1.0：黃變很輕微，接近亮白 1.5：黃變輕微 2.0：黃變一般 3.0：黃變明顯 | |||
測試實驗二：抗黃變助劑添加量1%，(廣州23年9月-23年11月)戶外日曬放置3個月，觀察黃變程度。

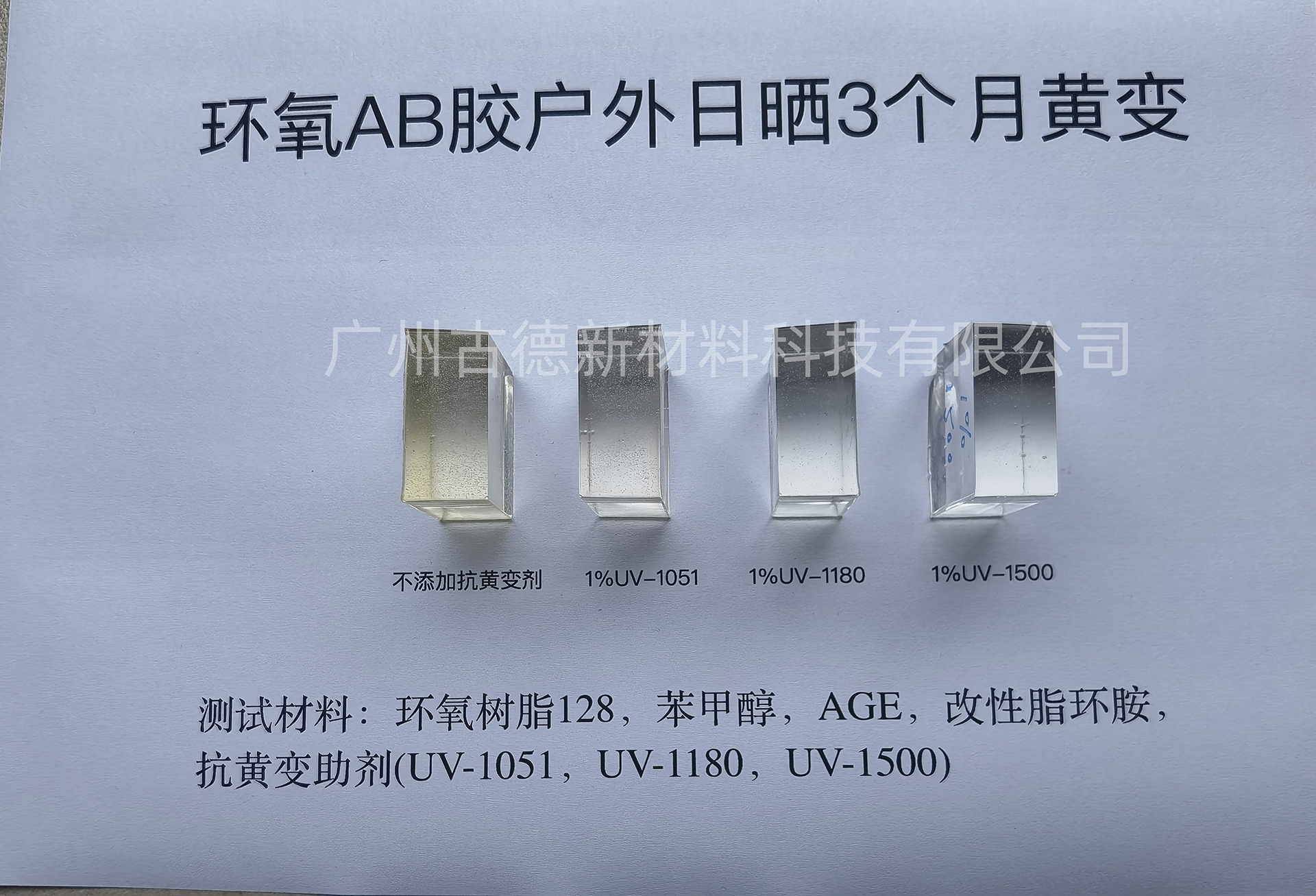

從上圖觀察，3個月戶外日曬放置，添加1%UV-1500的樣品為最通透，1%UV-1180略差一點點，1%UV-1051也不錯，三者較為接近，不添加的樣品黃變非常明顯。由于照片與肉眼觀察還是有一定差異性，下面用黃變系數(shù)表示黃變等級，如下表。
| 古德新材料抗黃變劑戶外日曬黃變實驗對比 | |||
| 實驗材料：環(huán)氧樹脂128+苯甲醇+AGE+改性脂環(huán)胺+抗黃變劑 實驗條件：實驗樣品常溫戶外日曬3個月(廣州23年9月至11月) | |||
| 序號 | 抗黃變劑型號 | 添加量 | 黃變等級 |
| 1 | 無 | 0.0% | 3.5 |
| 2 | UV-1051 | 1.0% | 2 |
| 3 | UV-1180 | 1.0% | 1.5 |
| 4 | UV-1500 | 1.0% | 1.4 |
| 黃變等級： 1.0：幾乎沒變化，接近亮白 2.0：黃變輕微 3.0：黃變一般 4.0：黃變明顯 | |||
測試實驗三：抗黃變助劑添加量0.5%，烤箱120°C放置4小時，觀察黃變程度。

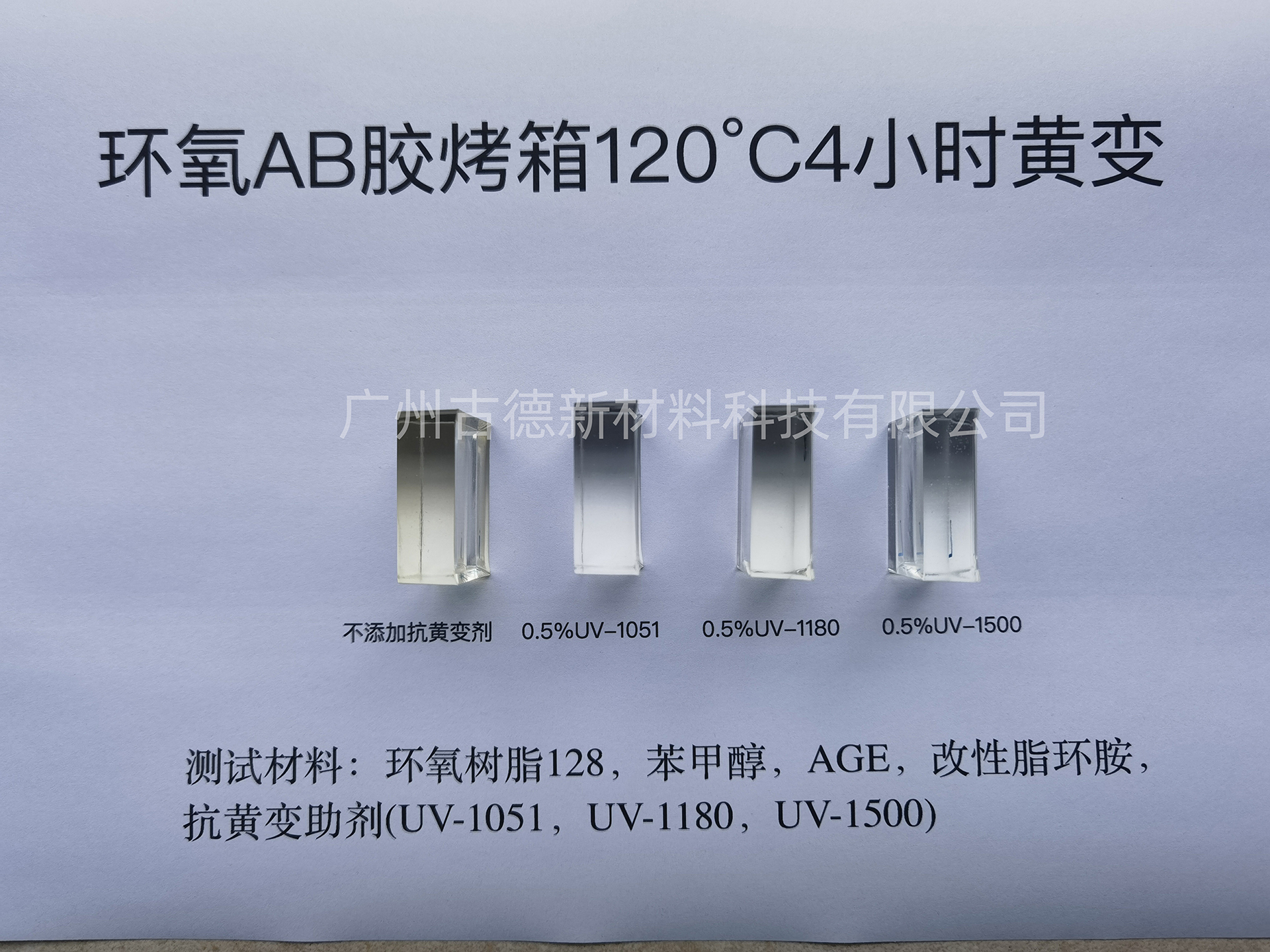

從上圖觀察，120°高溫烤箱放置4小時，添加0.5%UV-1051的樣品為最通透，添加0.5%UV-1500略差一點點，添加0.5%UV-1180發(fā)生輕微黃變，不添加的樣品黃變明顯。由于照片與肉眼觀察還是有一定差異性，下面用黃變系數(shù)表示黃變等級，如下表。
| 古德新材料抗黃變劑烘烤120°C黃變實驗對比 | |||
| 實驗材料：環(huán)氧樹脂128+苯甲醇+AGE+改性脂環(huán)胺+抗黃變劑 實驗條件：實驗樣品高溫(120°C)烤箱放置4小時 | |||
| 序號 | 抗黃變劑型號 | 添加量 | 黃變等級 |
| 1 | 無 | 0.0% | 3 |
| 2 | UV-1051 | 0.5% | 1.2 |
| 3 | UV-1180 | 0.5% | 2 |
| 4 | UV-1500 | 0.5% | 1.5 |
| 黃變等級： 1.0：幾乎沒變化，接近亮白 2.0：黃變輕微 3.0：黃變一般 4.0：黃變明顯 | |||
注：以上資料是由古德實驗室在特定條件下測定的典型數(shù)據(jù)，僅為客戶提供參考，產品的使用性由客戶的認證程序所決定，建議客戶在購買大貨前先測試產品。
